洗衣機腳墊自動擰螺絲機方案

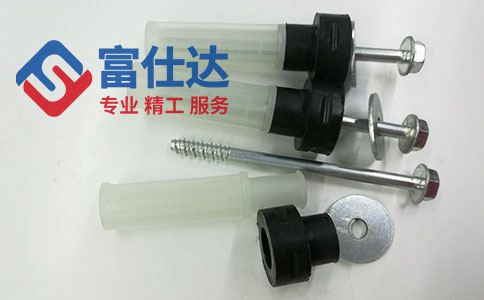

螺絲固定是現有技術中常用的固定方法，但一些工件上需要通過多個螺絲進行固定，如洗衣機腳墊的裝配，需要裝配一個甚至多個螺絲來緊固?，F(xiàn)有技術中安裝螺絲采用人工安裝的方式，利用電動或者氣動的螺絲鎖付槍逐一鎖付。這種安裝方法需要一個個的逐一裝配，耗時長、裝配效率低，而且同一個工件上不同螺絲鎖付的扭矩無法統一，裝配質量低。該案例中采用了富仕達的自動上料擰螺絲設備。

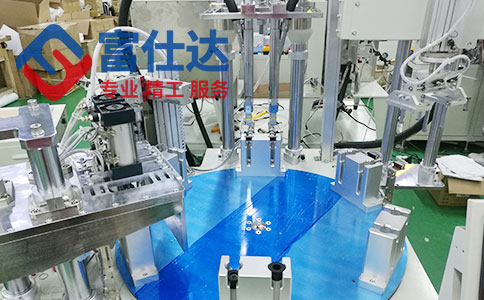

 該洗衣機配件自動上料擰螺絲機，所有或者部分由電氣部分統一控制啟動，保證所有螺絲鎖付刀同時旋轉對螺絲鎖付，無需逐一鎖付，節省安裝時間，提高安裝效率，而且螺絲鎖付力矩相同，提高安裝質量，螺絲鎖付時下降深入到工件內，螺絲鎖付刀受重力作用隨著螺絲的深入而下降，連接軸跟隨螺絲鎖付刀下降，伸縮軸拉長，即定軸與滑軸相對滑動，滑動時，導向螺栓能夠沿著定軸側壁上的滑槽軸向滑動，實現定軸與滑軸的相對滑動，而且能夠保證定軸與滑軸的同軸轉動，此時，連接軸與螺絲鎖付刀之間的夾角增大，保證整個傳動機構能夠跟隨螺絲的深入而進給。擰好產品的螺絲，再自動將鎖付好的產品取出，可節省人工并大幅提升了生產效率。
